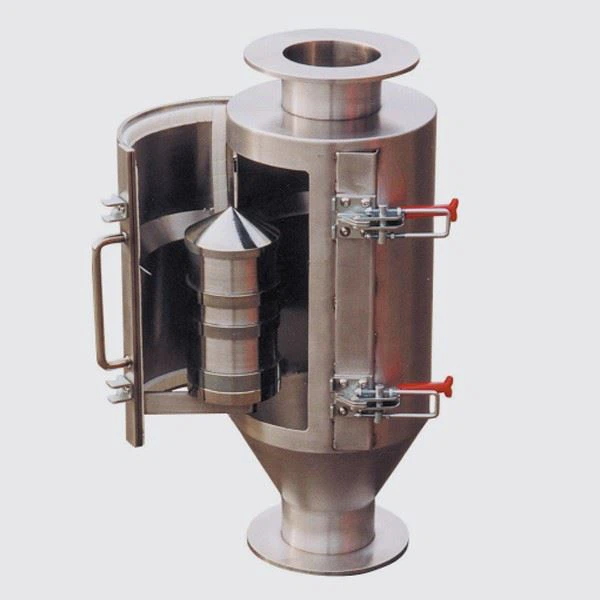

Permanentní kuličkové magnety

Permanentní kuličkové magnety mají silné jádro feritového magnetu ve tvaru střely. Ony

jsou vhodné pro filtraci středních až velkých železitých nečistot z hrubozrnných vysokokapacitních

volně padající sypké toky. Často se používá např. velkoobjemový, krmivářský, plastový, keramický a recyklační průmysl.

Permanentní kuličkové magnety mají nižší instalační výšku ve srovnání s elektrickými kuličkovými magnety.

Přesto je musíte vyčistit ručně, kde se to provádí automaticky pomocí magnetů s elektrickou střelou.

Konstrukce& údaje o materiálech

Stručný popis

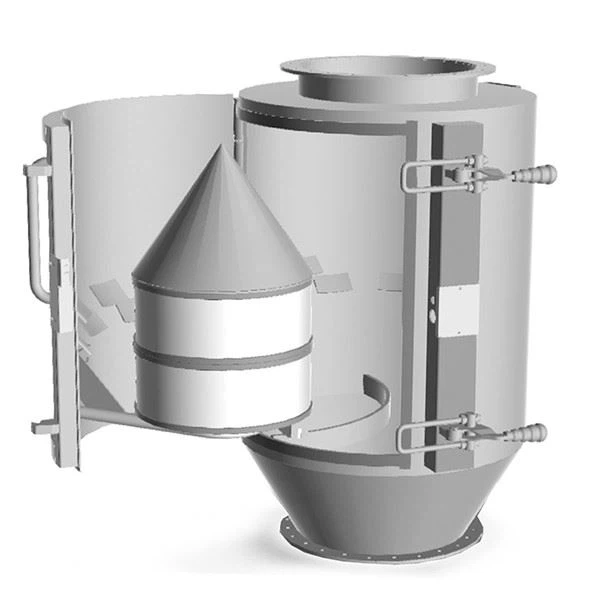

Permanentní kuličkové/trubkové magnety jsou vybaveny velkým válcovým jádrem s permanentními magnety a silným, hluboce pronikajícím magnetickým polem. Magnetické jádro filtruje kovové částice z proudu produktu a drží je na třech magnetických pólech, dokud nejsou vyčištěny.

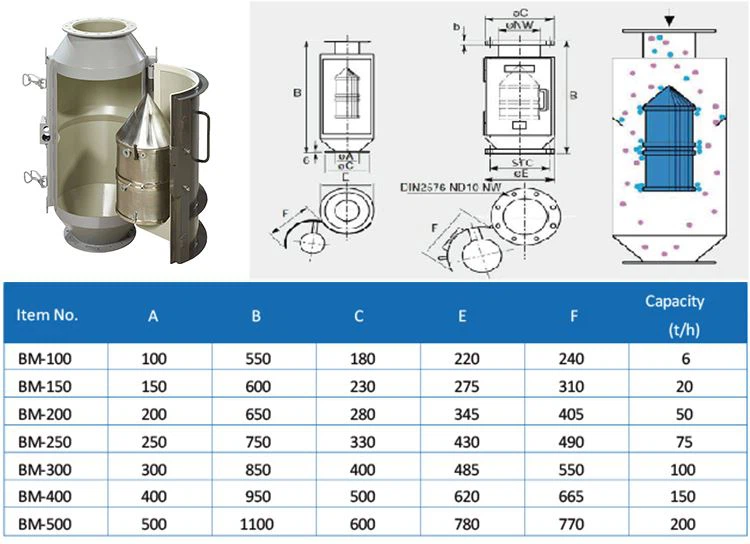

Souhrn důležitých specifikací

1 magnet ve tvaru střely s 60 ° horním kuželem
Kvalita magnetu: ferit GSFD-33, 7000 gaussů na povrchu magnetu
Robustní pouzdro z oceli / nerezové oceli
Vč. svařované kuželové vstupy/výstupy
Příruby dle Připojení DIN24154 nebo Jacob (pouze pro typy s kuželovými vstupy a výstupy)
Dokončení: malované
Prach odolný proti výbuchu Ex II 1/2D

aplikace

Filtrování kontaminace železem z vysokokapacitních hrubých proudů produktů

K filtrování železitých nečistot-jako je železo a ocel-z granulátů, vláken a hrubších materiálů ve vysokokapacitních netlakových potrubích.

Bullet magnety se používají mimo jiné v průmyslu velkoobchodu, krmiv, plastů, keramiky a recyklace.

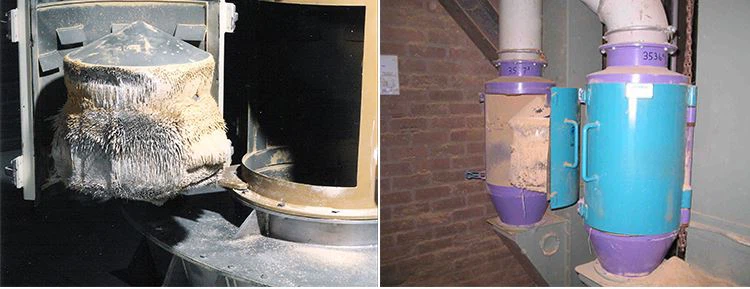

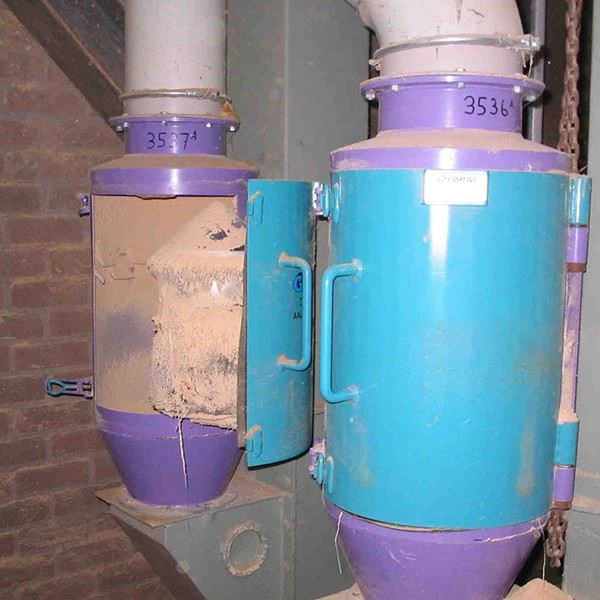

bullet magnet application

Možnosti

Dostupné příslušenství& možnosti

Pouzdro vyrobené z nerezové oceli AISI316 místo 304
Senzor dveří (bezpečnost otevřeno/zavřeno)
Verze vzhůru nohama pro proudění produktu směrem nahoru
Signalizátor saturace magnetem železa' Met-alert Watch dog'
Ochranný nátěr Kobaflex PU

Pracovní princip

Filtrování& vypouštění železitých nečistot

Jak funguje magnetické filtrování?

Protože je magnetické jádro umístěno uprostřed proudu produktu, má kuličkový magnet velmi vysokou separační výtěžnost. Kulatý tvar pouzdra a magnetické jádro (s 60 ° horním kuželem) zajišťuje plynulý tok a dobrou distribuci proudu produktu. Produkt poté prochází třemi silnými magnetickými poli, kde vodicí pásy přesměrovávají jakýkoli produkt poblíž vnějších stěn zpět k magnetickému jádru.

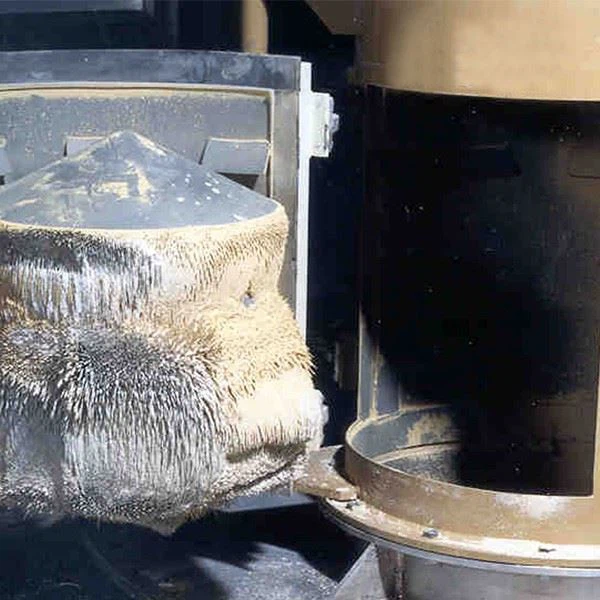

Magnety přitahují procházející železné částice. Zachycené částice ulpívají na 1 ze 3 magnetických pólů, zatímco vyčištěný produkt proudí dále.

Jak funguje čištění / vypouštění žehličky?

Zachycené železné částice musíte odstranit ručně. Poté, co zastavíte tok produktu, můžete otevřít dvířka a poté otočit magnet kolem vlastní osy a přitom magnet otřít.

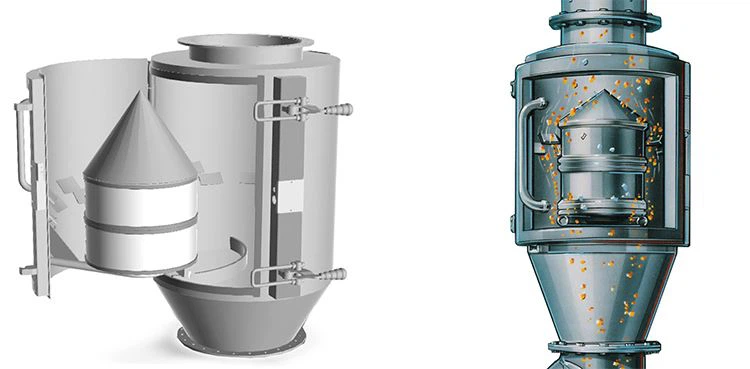

bullet magnet Options
