Jak funguje magnetická trubice?

Kovové hobliny a šupinky rzi se samy neoznámí. Jezdí s vámi ve vašich prášcích, chladicí kapalině, tekutém přívodu -, dokud nepoškrábou těsnění, nezaseknou trysku nebo se neobjeví v reklamaci zákazníka.

Magnetická trubice to zastaví dříve, než se to stane. Je to tyč z nerezové-oceli s magnetickým jádrem, kterou vhodíte přímo do proudu vašeho procesu, a funguje tak, že vytahuje železné částice z čehokoli, co jí prochází - bez napájení, bez pohyblivých částí, bez možnosti zapínání.

Níže uvidíte, jak k takovému vytažení skutečně dochází a jak vybrat správnou trubici pro vaši šňůru.

Co je to magnetická trubice

A magnetická trubiceje uzavřená kovová tyč, která v sobě nese silný magnet. Obvykle jej najdete stát v dráze vašeho materiálu - přišroubovaný přes potrubí, zavěšený uvnitř násypky nebo zasazený do skluzu, kde kolem něj musí procházet prášek nebo kapalina.

Vnější strana je z nerezové oceli, takže vydrží i ve vlhkém, mastném nebo korozivním prostředí, aniž by váš produkt zrezivěl nebo poškrábal.

Ke svému chodu nepotřebuje žádnou elektřinu. Stačí jej umístit do dráhy toku vašeho materiálu a okamžitě začne fungovat.

Jak funguje magnetická trubice

Zde je to, co se stane, jakmile se váš materiál začne pohybovat kolem trubice.

Uvnitř magnetické jádro vytváří magnetické pole, které zasahuje skrz stěnu z nerezové oceli. Toto pole není všude stejně silné -, je nejsilnější přímo na povrchu a slabší, když se vzdalujete, a tento rozdíl je v tom, co vlastně funguje. Částice železa jsou přitahovány k nejsilnější části pole a ulpívají na trubici.

Jak váš prášek, kapalina nebo granulát proudí kolem, více částic se zachytí na tomto povrchu. Postupem času se hromadí ve viditelné vrstvě zachyceného kovu.

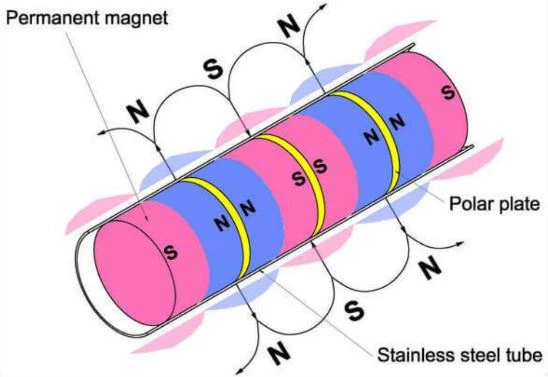

Vnitřní struktura - Jak se vyrábí magnetická trubice

Otevřete jeden a uvnitř nenajdete jediný tyčový magnet. Najdete zde řadu - malých kotoučových magnetů střídajících se s ocelovými podložkami, seřazené od jednoho konce k druhému po délce trubky.

Každá podložka vytáhne pole z magnetu vedle sebe a vytlačí ho zpět k povrchu. Naskládejte dostatek těchto párů dohromady a získáte silné zachycovací body po celé délce tubusu, ne pouze jedno slabé místo uprostřed.

Možnosti materiálu a magnetické síly

Tady máte na výběr a záleží na nich víc, než byste si mysleli.

Pouzdro se obvykle dodává z nerezové oceli 304 nebo 316. 304 zvládne většinu suchých, -univerzálních linek jemných. 316, stojí více, ale lépe odolává slané vodě, kyselinám a dalším korozivním látkám -, které stojí za to, pokud váš proces prochází linkou mokré nebo agresivní chemikálie.

Uvnitř jsou magnety obvykle feritové nebo neodymové (NdFeB). Ferit je levnější a funguje dobře pro chytání větších kovových kousků. Neodym je na svou velikost pevnější, takže je to, co chcete, pokud se snažíte vytáhnout jemný železný prach nebo částice na úrovni mikronů-.

Magnetická síla je obvykle hodnocena v gaussech a elektronky se obvykle pohybují od přibližně 2 500 do 15 000 gaussů v závislosti na tom, co potřebujete zachytit.

Typy magnetických trubic

Samotná trubka je jen polovina příběhu -, jak je konec dokončen, určuje, jak ji namontujete, sejmete nebo použijete ručně.

Argonová oblouková svářecí hlava

Tento konec je utěsněn svařováním argonovým obloukem, což vám poskytuje trvalé, plně utěsněné spojení. Je to volba, když je trubka přivařena přímo do rámu nebo upevnění a nevrací se.

Krimpovací hlava

Místo svaření je konec mechanicky zalisován. Získáte pevný, utěsněný povrch bez tepelného zkreslení, které může způsobit svařování na tenčích pouzdrech.

Vnitřní závit

Konec je obroben s vnitřním závitem, takže se našroubuje na odpovídající čep nebo tvarovku. Užitečné, když chcete bezpečný držák, který můžete stále odšroubovat pro servis.

Vnější závit

Konec je místo toho opatřen vnějším závitem, takže jej můžete protáhnout montážním otvorem nebo držákem a zajistit maticí -, což je běžné nastavení pro pevné instalace v potrubí nebo násypkách.

S prstenem

Přivařený kroužek nebo očko na konci vám umožní zavěsit trubku na háček nebo řetízek nebo ji jednoduše uchopit a vytáhnout přímo ven pro čištění bez potřeby nářadí.

S krytem rukojeti

Gumová nebo plastová rukojeť promění tubus v ruční-hůlku. Neinstalujete tento -, ale používáte jej k ruční kontrole nebo vytahování kovu z volného materiálu.

Způsoby instalace a možnosti čištění

Aby magnetická trubice dobře fungovala, začíná tím, kde a jak ji vložíte.

Instalace

Většina instalací jde na jedno ze tří míst: přímo do potrubí, namontované přes otvor násypky nebo zasazené do skluzu, kde kolem něj propadá-volný materiál. Ať už si vyberete kterékoli místo, na orientaci záleží - umístěte trubku tak, aby materiál nemohl proklouznout, aniž by se dotkl magnetického povrchu.

Pro silnější průtoky nebo vyšší znečištění se nespoléhejte na jednu trubici. Více trubek rozmístěných přes otvor zachycuje více kovu a snižuje možnost, že materiál zcela obejde pole.

Čištění

Čištění závisí na tom, kterou trubici jste nainstalovali.

Standardní utěsněné trubky je třeba vytáhnout, setřít a znovu nainstalovat ručně - obvykle jednou za směnu nebo jednou denně, v závislosti na tom, jak špinavá je vaše linka. Výsuvné a pneumatické konstrukce téměř úplně vynechávají ruční část, což je důležité, pokud si vaše linka nemůže dovolit časté odstávky.

Klíčové výhody magnetické trubice

Kvůli několika věcem stojí za to instalovat magnetické trubice.

• Žádné prostoje k instalaci: Zasune se do stávajícího potrubí, násypky nebo skluzu, aniž by bylo nutné cokoliv přepojovat nebo přidávat ovládací panel - o jeden systém méně, který může selhat.

• Nepřetržitá separace: Funguje po celou dobu, kdy materiál teče, nejen během plánované kontroly, takže produkt nedáváte přes samostatný krok filtrace.

• Žádné přidané omezení průtoku: Na rozdíl od mediálních-filtrů nevytváří magnetická trubice tlakovou ztrátu, protože shromažďuje materiál, - tok se pohybuje stejnou rychlostí, ať už je čistá nebo plná zachyceného kovu.

• Odolnost proti korozi: Nerezové pouzdro vydrží v mycích-místech a mokrých procesech, aniž by rezavělo v proudu vašeho produktu.

• Nic k napájení nebo elektrické údržbě: Žádné kabely, pojistky nebo ovládací panel k odstraňování problémů, když něco jiného na lince selže.

Běžné chyby, které snižují účinnost magnetické trubice

Většina problémů s efektivitou je způsobena hrstkou chyb, kterým se lze vyhnout.

Instalace zpět nebo na špatném místě

Pokud špatně určíte směr, materiál proklouzne kolem nejsilnější části pole, místo aby se přes ni pohyboval přímo. To je kontaminace, která vám umožní volný průchod vaším procesem.

Přeskakování plánů úklidu

Jakmile se kov nahromadí na povrchu, ztrácíte kapacitu. Počkejte příliš dlouho a trubice přestane chytat nic nového -, jen tam sedí, plná.

Výběr špatného Gaussu nebo materiálu

Standardní-trubka neudrží jemný železný prach a nerezová ocel 304 na korozivním vedení znamená, že díly vyměňujete dříve, než byste měli.

Průtok je příliš rychlý

Protlačujte materiál rychleji, než na něj trubice dokáže udržet, a zachycené částice se smyjí zpět, než je vůbec odstraníte.

Průmyslové aplikace

Magnetické trubice se objeví všude, kde kovová kontaminace představuje skutečné riziko pro váš produkt nebo vaše zařízení.

Jídlo a pití

Provozujte linku na potraviny a nápoje a pravděpodobně je již používáte k zachycení kovových úlomků před tím, než se dostanou do obalu - většina programů pro bezpečnost potravin to vyžaduje, nejen doporučuje.

Plasty

Zpracujte plasty a ochrání vaše extrudéry a formy před kovem ukrytým v pryskyřičných peletách, kde jediný úlomek může odštípnout šroub nebo zničit formu.

Léčiva a chemikálie

Ve farmacii nebo chemikáliích je obvykle najdete v prášku a kapalině, protože i mikroskopické částice železa mohou ohrozit šarži.

Keramika

Pokud jste v keramice, obvykle jdou do příjmu surovin, kde jíl a minerální prášky často nesou skrytý kov z těžby nebo dopravy.

Pokud něco z toho zní jako vaše linie, podívejte se na naši řadu magnetických tyčí, abyste našli to správné.

Jak vybrat správnou magnetickou trubici

Výběr správné magnetické trubice spadá do několika praktických kontrol, než si jednu objednáte.

• Velikost potrubí nebo otvoru: Změřte průměr, se kterým pracujete - trubice, která je příliš malá, nepokryje průtok a příliš velká trubka se nevejde do vašeho pouzdra.

• Průtok: Rychlejší toky potřebují silnější trubici, jinak vaše nečistoty proklouznou, než je pole dokáže zadržet.

• Velikost částic: Jemný železný prach potřebuje vyšší-gaussovo jádro; větší trampolína funguje dobře se standardní pevností.

• Provozní teplota: Zkontrolujte jmenovité hodnoty zkumavky podle vaší procesní teploty, zejména na horkých linkách.

• Metoda čištění: Rozhodněte se, zda ruční vytahování-a{1}}stírání vyhovuje vašemu plánu, nebo zda za příplatek stojí výsuvné či pneumatické provedení.

• Certifikace: Pokud působíte v potravinářství nebo farmacii, ověřte, zda zkumavka splňuje potravinářské{0}}třídy nebo hygienické normy, které vaše odvětví vyžaduje.

Magnetická trubice

Odeslat poptávku

Čtvercová magnetická tyč

Odeslat poptávku

Magnetická filtrační tyč

Odeslat poptávku

Neodymové magnetické tyče

Odeslat poptávku

Závěr

Magnetická trubice není složitá a to je přesně ta pointa. Žádná energie, žádné pohyblivé části -, jen nerezová ocel, která neustále provádí jednu práci, jak kolem ní proudí materiál. Nastavte gauss, bydlení a čisticí rutinu přímo pro vaši linku a ona tiše odvede svou práci na pozadí.
